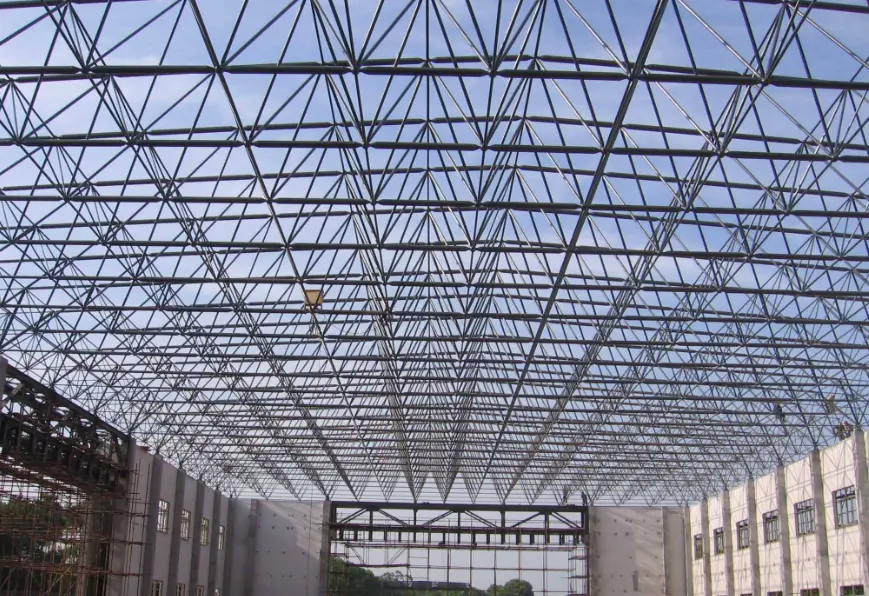

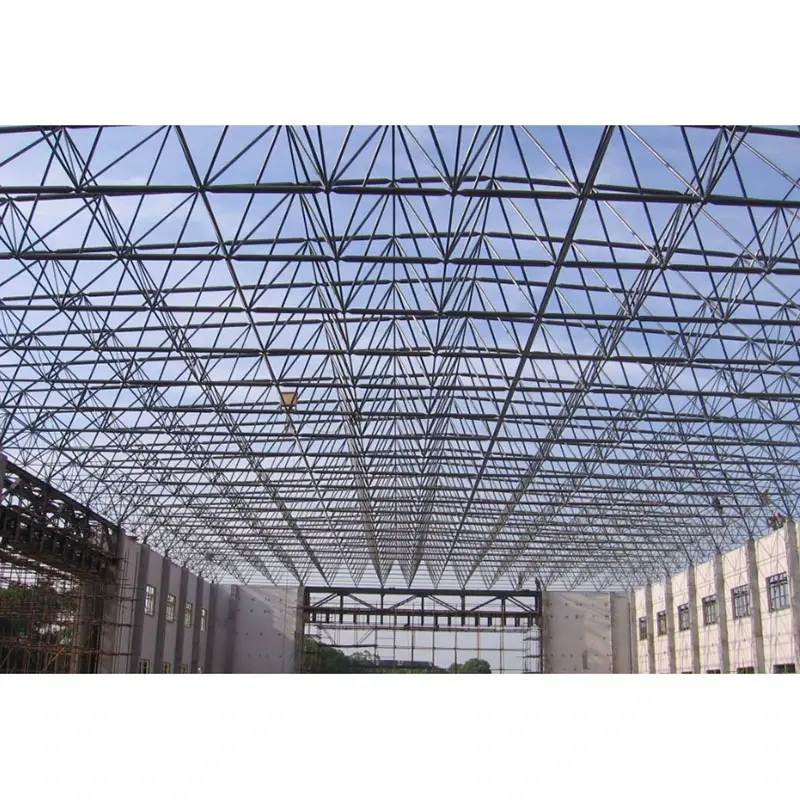

Magnum spatium Steel Frame Structure

Basic Product Definitions

1. Generalis Definition

Iuxta Standardum ad Design Steel Structures (GB 50017) structurae craticulae spatiales cum spatio 60 metrorum vel maiora sunt, sicut Spatium Spatium Magnum Steel Structurae. Conveniunt ex ferro tubulosis et articulis sphaericis in systemata geometrica, ut pyramides quadrangulare vel triangulare. Hae sunt valde stabiliter systemata localia indeterminata ubi onera globally distribuuntur, et membra principaliter tensionem vel compressionem axialis patiuntur. Altum altiore rigore offerunt spatia columnae liberae, apertae, apta stadia, exhibitionis centra, statio ferriviaria alta, schedae calculi, aeroportus terminales, et plura.

2. Imprimis Definitio: Tractus Frame Foundation (Support Foundation)

Fundamentum spatii fabricae est substructurae, typice concretae vel innixae, quae sustinet compages gestus et omnia onera a superstructura (copiae axialis, tondendae vires, flectentes momenta, vires horizontales et vires seismicas) in terram; est basis structuralis pro compage spatii.

· Characteres structurales: Subiectae pressioni verticali, impulsu horizontali, viribus elevandis et torques; altissima cura requirit de compositione, elevatione et collocatione partium infixarum.

· Clavis Control Puncta: Differentialis compositio directe causare potest in compagibus compagum et membrorum spatii crepuit instabilitatem, faciens illam factorem criticam in successu vel defectu spatiorum tabularum magnarum.

3. Distinctio Communes Spatii Frame Terminology

· Artus Spatii Corporis: Spatii craticulae superiores structurae (membris + globosis articulis);

· Spatium Frame supportantes: componentes transferentes sarcinam connectens compagem spatii ad fundamentum;

· Fundamentum spatium Frame: Firmata structura concreta, pileum pileum vel pedem solitarium sub ferente positum.

Complete Ratio configurationis

Pars I: Artus superioris Tractus principalis System (Primary Lond-Baring Structure)

1. Ratio structuralis (Mainstream Options)

· Orthogonale quadratum spacii Pyramidis Frame: Latissime utendum; aequabilem rigorem et convenientem tecto institutionem offert; maluit enim vestigia rectangula.

· Quadratus diagonalis spacii Pyramidis Frame: structurae superioris structuralis et consummatio chalybis leviter inferior; idoneam ad medium-ad-magna palmorum.

· Triangularis Spatii Pyramidis Frame: Excelsa stabilitas spatii; idoneam ad vestigia circularis vel polygonalis.

Artus Spatii Iuncta-Ball: Apta oneribus gravibus, ultra-magnis palmis (supra 80m), systemata texit gravia et condiciones altae oneris.

· Bolted-Ball Space Frame: Idonea ad leviora onera et vexillum magnum palmorum; lineamenta technicae praefabricationis, conventus in-siti, et constructio celeri.

2. Material configurationis (Latin Specifications)

· Membra: Inconsutilis fistulae ferreae vel fistulae rectae commissurae iunctae; Materia: Q355B (magnos amet palmos); Communia specimina: Φ114×4, Φ140×6, Φ159×8, Φ219×10; Q235B minor palmis adhiberi potest.

· Globuli Articulus:

o Globuli: Φ200-Φ400; parietis crassitudo ≥12mm; Materia: Q355B.

o Globuli iuncta: Φ250-Φ500; parietis crassitudo ≥14mm; internus perusta costas includit.

· Connectores: Gradus 10.9 altae vires fulmina (specialis pro spatii tabulis); includuntur adaptare capita conica, laminas extremitates, manicas, et cochleas ligantes.

3. Tectum et clausurae Components (Complete Roofing System)

· Tectum tabulata: Aluminium Magnesium-manganese stantes commissurae tabulae ferri colores profiled et tabulas diei (locatas).

· Tectum secundarium structurae: C/Z sectio ferri protrectatio (Q355B calida-intinge galvanizata, crassitudo ≥80μm tunica), virga fascia tectum et pedesque.

· Waterproofing & Insulatio: Petra lanae vel vitreae vel vitreae iacuit velit, IMPERVIUS membrana spirabilis, canales, downpipes et pilei iugo.

Pars II: Spatium Frame ferens System

Partes indifferentes sunt nodi unice oneris translationis inter compages spatii et fundamentum concretum; lectio ad longum spatium structurae certis onus requisitis innititur:

1. Plana compressionis gestus: Ursa tantum compressionem verticalem; usus est in extremis subsidiis et locis cum low viribus horizontalibus.

2. Unidirectional/bidirectional partus labens: Subveni lacus scelerisque et dilatationem scelerisque accommodare / contractionem; essentialis ad longum spatium admittit.

3. Partes cardinatae (partes sphaericis cardinatae): Concede rotationem et vim multi-directivam transmissionis; in angulis, in locis cum viribus horizontalibus altis, et in zonis strictis seismicis requisitis.

4. Partes distrahentes (portationes erectae resistentes): Usus in culminibus, cantilenis, et areis subiacentibus notabilis suctus venti ne spatium artus tollant.

Accessiones ferentes: laminae bases, costae erectae, ancoris repagula, scapulas et commensuratio (ad commensurationem aequandam et elevationem).

Pars III: Fundationis inferioris System

Electio fundatur in conditionibus geologicis, spatio et classificatione onus; electio praevalens structurae longi temporis est complexio pilei plus acervi pilei;

I. Communia Foundation Genera

1. Concretae plantae solitariae confirmatae: palmi 60-80m, condiciones geologicae faventes, onera moderata.

2. Fundamenta habena (vestigia continui): Tabulae spatii oblongi, subsidia continui, altae vis horizontalis resistentiae requisita.

3. Fundamenta cum pileis pileis (pro longis palmis praetulerim): palmi 80m excedentes, fundamenta soli mollia, onera gravia, zonis intensio seismica alta.

o Pile types: Bored iactus in-place strues, fistulae precast strues.

pileorum pileorum o: Square/rectangularibus pileis concretis aucti pileis (C30/C35 concretis).

4. Fundamenta Raft: Proiecta cum amplissimis locis superficiebus, conditionibus geologicis implicatis, et stricte requisita ad differentiam compositionis moderandam.

II. Core Foundation Structure et Partibus Embedded

1. Concreta fortitudo: Pile pileos/fundamentum agmen C30-C35; caeca concreta C15;

2. De Partibus Fundationis Embedded:

o laminae ferreae embedded pro subsidiis: Crassitudo 16-20 mm, iuncta ad pileum supplementum;

o Immersa anchora fulmina: tutus spatium pectora sustinet; Q355 fulmina ferro completa nucibus et laminis ferens;

3. Subtilitas Imperium (Mandatory signa pro magna structurarum spatio);

o Axis declinationis ≤ ± 5 mm;

o Top superficies elevatio declinationis ≤±3 mm;

o Altitudo inter subsidia distantia ejusdem palmi intra ≤ 2 mm.

Pars IV: Bracing and Stability Systems

Large Spa Steel Frame Structurae spatia significantes altitudines et vires horizontales substantiales involvunt (venti, seismicae); ratio comprehensive stabilitatis sit amet:

1. Artus internus spatium comprehendentes membra: membra inter telam verticalem/diagonalem inter chordas supremas et infimas (integrales ad compagem spatii);

2. Inter columnas comprehendentes: Crucem adstringentes (ferrum angulum vel fistulam ferream) inter columnas concretas ad resistendum viribus horizontalibus longitudinalibus;

3. Tectum horizontalis comprehendendum: virgas ligaturas horizontalis et fibulas diagonales intra planum chordae vertex, diaphragma tectum rigidum efformans;

4. Eave ora et fastigium spatii tabulae: desine fines, altiore rigore auge, et ventorum onera resist;

5. Adstringit genu virgas ligaturas: stabilitas lateralis componentium pro purlins (sequuntur eadem logica cum ferro levi METIOR texit).

Pars V: Anti- corrosio, Ignis Tutela, et Fulguratio Systema Praesidium

1. Anti corrosio

· Factory factae partes: altiore calido-intinge galvanatae (crassitudo cadmiae tunicae ≥85 µm); aucta crassitudine zonae maritimae vel chemicae industriae;

· Situs conglutinat et iuncta loca reparat: rubiginem abrasivam pro rubigine remotionis + epoxy elotae opima primario + topcoat;

· Spherical nodes and bolts: Factory-galvanized; on-site cutting that damages the coating is prohibited.

2. Ignis Praesidium

· Applicatio specierum ignium retardantium tunicarum (typorum membranaceorum ultra-graciles vel tenuis) innixa in aestimatione ignis aedificationis; ignis resistentia rating de 1.0 h ad 2.0 h;

· Praecipua opera efficiens subsidia, partes immersas, fulmina. 3. Noctis Praesidium

· Top chorda spatii artus agit ut ratio aeris-terminationis;

· Conductores per subsidia, ancoris fulmina et subsidia fundamenta constituunt;

· Electrodes sub fundamento fundamento inauguratus et connexus ad fulmen aedificii principale praesidium retis.

Pars VI: Institutionem et Constructionem Support

1. Installation methodi: Altitude-per partes concio, modularis elevatio, integralis elevatio, cumulativa labens (ad magnas palmos amet);

2.Core equipment: Total station, level, torques clavis, systema lapsus hydraulicum, grues magnae, ganeae grues;

3.Auxiliares materiae: Praecipua ducatus pro validis fulminibus, sealant, shims, ad tempus sustentationis tabulae, filis guy.

Complete Component List

1. Upper space frame: Chalybe tube membra + sphaerae obseptae/sphaerae iunctae + valvas altae vires + capita conica/platae finis;

2.Roofing system: Roof panels + C/Z-purlins + insulation & waterproofing + gutters & downpipes;

3.Load-ferenti subsidia: fixa/labe/sphaerica/repugnantia sustentacula + ancora repagula + laminae ferreae infixae;

4.Substructure/Fundationis: fundamentorum / habenarum fundamentorum/ pileorum acervi (rebar + concreti + infixae partes);

5.Stability comprehendens: Inter columnas comprehendentes, tectum comprehendentes horizontales, fasti- gium spatii tabulae;

6. Systemata tutela: Calida movere movere (anti-corrosion), ignis repugnans coatingit, fulgurum tutela & præcomprehensio;

7. Installatione auxiliorum: temporaria subsidia, instrumenta levativa, instrumenta lustrans, ferramenta ligandi.

Standard Light Steel Roof vs. Large Span Steel Space Frame Structure

·Standard light steel tectum: Primitus portae rigidae tabulae; span < 60m; ratio spatii eget;

·Large Span Steel Frame Structure Spatium: Span ≥ 60m; localia eget structura; innititur integris spatiis onus-bearing action; requisita ad fundamenta, subsidia et accurationem significanter altiores sunt quam ad structuras ferro leviandas.

Core Commoda

1. Facultatem extra magnam spatialem permittit ad consilia liberorum columnarum, maxima utendo spatio interiore.

2. Mores structurae tres dimensivales aequabilitatem oneris distributionis ac repugnantiam praestantem viribus seismicis et pressioni ventorum efficit.

3. Leve sed rigidum; structura altiore deformatio resistit et deflectit.

4. Factory-praefabricatae components permittit pro celeri conventus in-site.

5. Geometria flexibilis varias figuras sustinet, etiam planas, curvas, globosas et irregulares tholis.

6. Stabilis et durabilis structura; longo servitio vitam tractatam pro corrosione renitente.

Differentia Quisque ornare

I. Structural euismod Commoda

1. Distributio onus-dimensionale: Dissimiles tabulae portae vel trabes solidae-textae (quae flexae et tondendae subiectae sunt), membra in spatio artus praesertim tensionem et compressionem axialem experiuntur. Hoc efficit utendo materiam efficientem et sui ipsius pondus reductum. Onera ex palmis extra-magnis per subsidia aequaliter distribuuntur, punctum sarcinis extenuant et fundamenta redigunt impensas.

2. Multum immobiliter structuram indeterminatam: Offert significantes salutem redundantiam; unius membri defectio totalem ruinam non faciet. Planaria trusses et tabulas portales in motibus, ventis, nivibus et inaequalibus compositionibus resistentes, efficit, eamque aptam facit maioribus aedificiis publicis sicut stadia, schedae calculi, et aeriportus terminales.

3. Columna liberorum magna spatia: facile patet palmos 60-150 metrorum. E contra, tabulae portae typice habent palmum oeconomicum limitem ≤36 metrorum, et trusses chalybeae magnae saepe carent cost-efficacia; tabulae spatium vastum, patens, columnae liberum interiora praebent.

II. Materia et Pretium volutpat

consummatio ferro reducitur ad 1. equivalent palmorum

Ad magnas applicationes, consumptio ferri per unitatem areae proiectae minor est quam trabibus ferri trusses vel telae solidae. Tabulae globatae spatiorum e normatis fabricae molis productionis prodesse et per molem procurationem materiae primariae (ferro tubulis et globulorum ferro).

2. plateae latioris onus aptabilitas

Apta amplis applicationibus, e levibus tectis vitreis ad gravem officium carbo siccis vineis et instrumentis tectis portantibus. Materia lectio mollius aptari potest ad moderandas impensas - Q235 utens ferro ad leviora onera et ad graviora onera Q355 .

III. Productio et Processing volutpat

1. Factory signati-praefabricati Bolted-Ball Space Frames: Ferro tubus membra ad longitudinem secantur, capita pyramidum et bracteae extremitates praeveniuntur, et globulus chalybeus percussus est, omnes intra officinam, antequam digessi ac fasciculati sunt. In-site opus ad conventum limitatur et in altum vires fulmina constringitur, cum glutino minimo requiritur. E contra, trusses et compages rigidae saepe amplas in-situm evolutionis et glutino exigunt.

2. Altus Component Versatilitas: Articuli unius spatii limitata globi, fulminis, et tubi speciem specificationum strictam adhibet, ut altam partium permutabilitatem prospiciat. Hoc faciliorem reddat massam productionem, administrationem inventarii ac futuram sustentationem vel subrogetur.

IV. Construction and installation Varieties

1. Methodi flexibiles et variae instruitur: variae artes — ut ad altitudinem concio, stipes, elevatio integra, elevatio hydraulica, et cumulatio devolvitur — permittit constructionem in spatia spatiosa, ultra alta, vel coarctata. Vicissim portae rigidae tabulae et trusses signanter a gruis radiis operantibus constringuntur.

2. Controllable Construction Speed: Fabrica simultanea fabricatio et conventus in-site minuunt altiore project schedula. Absentia amplae in-site glutino necessitatem minuit deprehensionis vitio et retractationis anti-corrosionis.

V. Commoda in Roofing et Architectural Forma

1. Formae altae: rectangulae, circulares, ellipticae, sphaerici, et figurae curvae duplici modo omnes rem deducerentur. Tabulae rigidae et trusses planae contendunt ad tecta magna-spania curvata creare, aptaque fabricandi spatium structuris unice conformatis sicut spectaculorum centra et stadia ludis.

2. Tectum opportunum propositum: Nodorum superiorum chordarum dispositio uniformis, regularis faciliorem reddit ordinam collocationem perpurlin, tabulata tectoria, et ligamenta lucida. Hoc simplificat structuram clausurae tectum et maiorem praebet flexibilitatem in ratiocinatione adficio rationum et in gyro in lumine posuit.

VI. Commoda in Durabilitate: Anti-Corrosion et Ignis Praesidium

1. Membra gracilis, Uniformes et Hot-Dip Galvanizing: Ferro fistulae et globulos in officinas sine "zonis mortuis" in officina rigidis comparatis plene esse possunt. Hoc munus praebet distinctum vitae commodum in ambitibus maritimis vel chemica mordax.

2. Securus applicatio ignium retardantium cinematographicarum: Cum membris discretis et tractabilibus areis superficiebus, applicatio membranarum tenuis ignium retardantium tunicarum materialium efficacior et velocior est quam magnas trabes et columnas solidas telas efficiens.

VII. Quisque ornare Post-Construction O&M

1. Leve in humili tecto victum onera; simplex layout ambulationum ad victum;

2. Patet structural morum; singula membra laesa restitui possunt in punctis specificis sine tecto amplo deformatione vel immutatione, inde in humilibus sumptibus sustentationis.

VIII. Comparatio brevis cum Competing Systems

1. Portal Rigid Frames: Apta ad palmos medios parvos; planae structurae morum; flexurale innititur membris; humilis sumptus; guttae sumptus-efficaces acriter ad palmos excedentes 36m;

2. Steel Trusses: structural planar mores; rigor lateralis debilis; altos sui ponderis pro magnis palmis; significantes requirit in-site welding;

3. Steel Space Frames: Spatial structural mores; malle electionem pro ultra-magnis palmis; summus rigor; geometria flexilis; alta salus marg.

Vexillum Fabricationis Processus

I. Steel Ball Processus Fabricatio

1. Secare et Forging: Secare rotundum chalybem stipitem → Medium-frequency calefacere et cudere in globum chalybem asperam;

2. Machinatio: Lathe conversionis superficiei sphaerici → Multi- angulus exercitatio foraminum fulmen et Ictibus utens indexing machinam EXERCITATIO secundum delineationem;

3. Inspectio et NDT: Inspectio sequela; magneticam particulam tentantis (MPT) rimas deprehendere;

4. Anti-corrosio: Super calidum intinge moveret.

Globos iuncta: Truncare laminam ferream in duo hemisphaeria → Conglobatio → Conventus anuli interni rigentes → Arcus glutinosus submersus ad hemisphaeria iungere → NDT → Molere → Galvanizing.

II. Spatium Frame Member Fabrication Process

1. Ferro Pipe Secans: incisura fixa longitudo inconsutilis vel conflati tibiis utens CNC serrat; prebenda glutino DECREMENTUM inclusa; nis plana facies;

2. Cono Capitis et Finis Plate Fabricatio: Conversio falsarum ad figuram;

3. Conventus et Welding: Pre-contio capita coni/finium laminarum ad terminos fistulae; positioning via tooling; penetratio CO₂ welding circumferential plena;

4. Weld NDT: Experimentum Ultrasonic (UT) pro membra critica magna-spana; macula compescit Grade II welds;

5. Erigens et Rubigo remotionem: membra corrigens; emissa rubigine gradus Sa2.5;

6. Anti-corrosio: Super calidum intinge moveret.

III. Processus Princeps Fortitudo fulmine Conventibus

1. Ringo ferro secans → Restinctio et temperans → Revolutio externa → Fila volubilis;

2. Duritia temptationis, vitii detectio, et calfacientis intinge calida; simultaneus processus et moveret manicas adaptare et pone cochleis.

IV. Factory Pre-ecclesia

1. Select 1-2 vexillum unitatum pro conventus iudicii in fig;

2. Comproba globulum alignment, fulmen immissum profundum, et totum membrum longitudinis;

3. Dimensiones compone partium non-communerum ut conventus in-site laeves curent.

V. Packaging and Classification

Numerus partium per zonam et speciem; stipant membra, globos ferro, et seorsim fulmina; numeri axem notant.

VI. De agendi ratione conventus-site

1. Circumspectio et layout; adaequationis et positionis subsidiorum;

2. Executio substructio in consilio constructione: concisus in frusta-parte altitudinis / scandali elevatio / elevatio integralis;

3. Congrega fundo chordae globulos ac membra prima → install membra interreti → Congrega summa chorda; obstringere Grade 10.9 validi fulmina ad designandum torques utens torques clavis;

4. Sub-item inspectio, tactus-ex anti- corrosione in coagmentationem ingluviem, et applicatio ignis repugnantis efficiens.

Nota: Varietas pro iuncta-Ball Space Tabulata

Penetratio conglutinatio artuum on-site; vitium deprehensio ad omnem pactionem transeunt; no-cuis viribus fulmen tensis processum.

Key euismod laoreet condimentum

I. Specificationes Geometricae Main Components

1. Spatium Frame Ferro Sodales Tubulares (Q235B/Q355B; Q355B pro magnis palmis malle)

Communia fistulae diametri muri crassitudines: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Finis membrum longitudinis: 1.0m-3.5m (vexillum eget magnitudine: 1.5m-3.0m);

Vestibulum rectitudo tolerantiae: ≤L/M; perpendicularitas extremitatis-faciae declinationis: ≤0.5mm.

2. Sphaerae clausae

Sphaera diametri: φ100, φ120, φ140, φ160, φ180, φ200-φ400;

Muri crassitudo: 12-20mm; tolerantia angularis pro foraminibus stamineis in superficie sphaericae: ± 15′.

Associated 3. Fasteners

Grade 10.9 altitudinis fortitudo fulmina: M12, M14, M16, M20, M22, M24, M27, M30; accessiones: manicas, capita conica, lamellae extremae, cochleis setis obfirmatis.

4. Support Plates

Lamina baseos crassitudine: 16-30mm; lamina crassitudine stiffener: 12-20mm; infixa ancora fulmina: Q355.

II. Materia Mechanica Properties

III. Structural Load-Ferentes euismod

1. Notae onus-ferendae: Omnia membra in Structura Spatii Spatii Magni Ferri subsunt tensioni vel compressioni axialis; flexus non sunt membra; valde immobilis est structura indeterminata; defectus singulorum membrorum altiore ruina non felis.

2. Typical Lorem Spanorum

I. Sphaerae spatii tabulae: 12m-80m;

2. Tabulae spatii iunctae-sphaerae: 50m-180m (pro ultra-magnis palmis et oneribus oneribus). 3. Tectum onus typicum valores: Mortuus onus 0.30-0.80 kN/m²; live onus 0.5-1.0 kN/m²; gravia-officii structurae (exempli causa carbonis sicci) excedunt 2.0 kN/m².

4. Scelerisque deformatio: subsidia illapsa institui debent pro palmis excedentibus 60 m in una directione ad levandas expansiones scelerisque/contractiones extollit.

IV. CONFERRUMINO et Vitia Deprehensio signa

1. Iunctae circumferentiales inter membra et capita coni: Gradus II contrahit; 100% Ultrasonic Testis (UT) membra critica diu-spania; XX% temere sampling pro vexillum membra.

2. Butt welds for globi iuncta: Gradus II welds; C% vitium deprehensio in discrimine inceptis.

V. Anti- corrosio Parameters

1. Factory products perfecti: Hot-dip moveret; zinci crassitudinem efficiens ≥85 µm (≥120 µm ad zonas maritimas mordax).

2. In-site reparatione laesarum arearum: Sandblasting ad Sa2.5 gradus → epoxy zinci-dives primarius + tunica media + topcoat; summa pellicula arida crassitudo ≥120 µm.

VI. Ignis Praesidium Parameters

Pro aedificiis publicis et plantis industrialibus, adhibe cinematographicum tenue vel ultra tenue velum intumescentium ignis retardans tunicas quae in inquisitione ignis rating (resistentiae ignis limites 0.5h, 1.0h, 1.5h, vel 2.0h); crassitudine efficiens signa congruentia parere debet.

VII. Installation Control Morbi

1. Axis sup- flexionis ≤±5 mm. sustinent verticem superficiei elevatio ≤±3 mm; elevatio differentia inter subsidia adjacentia ≤2 mm.

2. Summus fortitudo fulmen finalis torques constringendi stricte adhaerere debet valoribus specificis; filo dimicationis profunditas consilio delineatas parere debet.

VIII. Reference Steel Consummatio (per area projected)

Levis diei tecta: 12-22 kg/m²

Vexillum plantae industrialis et venues: 22-35 kg/m²

Gravis officium carbo siccis vineis et tectis gravibus instrumentis sustinendis: 35-60 kg/m²
