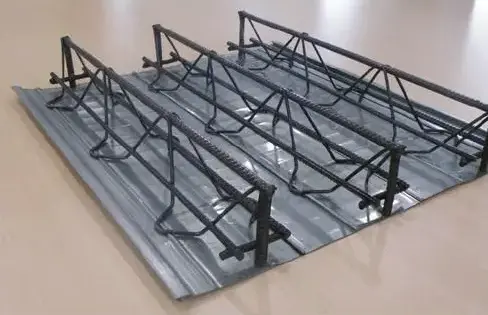

Truss suffulti Ferro Solum Decking Panels

Truss Supported Steel Floor Decking Panels are a amet prefabricata component pro ferro-concreta concreta contignationem conflatam. Constant triangularibus rebar truss (via automated macula glutino formato) integrata cum fundo permanenti vel amovibili formwork. In constructione, tabula extra pondus humidi concreti et constructionis onera sustinet; semel in curationibus concretis, truss subsidii adiuvat primariam sarcinam portantem ferro ad tabulam, necessitatem magnae in-siti re- nexionis eliminato. Praesto sunt in tribus generibus — forma ferri removeri, forma ferri permanentis, et inorganicae tabulae permanentis formae — hae tabulae diversae instituti requisita circa corrosionem resistentiae, ignis tutelae et sumptus conveniunt. Late adhibentur in structuras ferreas altas, subterraneis garages, officiorum gravium plantarum industrialium, et incepta mercatorum VERSUS mezzaninarum.

Signa Obsequium

- Productio Productio & Acceptatio: JG/T 368-2012 "Steel Bar Truss Floor Decking"

- Structural Design Atlas: 22G522-1 "Steel Bar Truss-Concrete Composite Floor Slabs"

- Prefabricata Constructione Codicis: T/CECS 1069-2022 "Technica Specificatio ad Applicationem Prefabricati Ferri Bar Truss Solum Decking"

- Slab Deflection & Load Standards: GB 50017 "Standard for Design of Steel Structures"

Product Categoria et Application Scope

Truss Supported Steel Floor Decking Panels in genera sunt tria genera vexillum secundum modum remotionis formwork;

2.1 removeri Galvanized Ferro imo Formwork Type

Tabula ima tabella 0.5–0.7mm S250GD+Z utitur scheda ferro galvanized. Tollitur et convalescit, postquam concretum robur attingit consilio, permittens repetitae formae reuse. Hoc genus apta est ad officinas multi-fabulas normas factas et magna-scala repetita inceptis mezzaninis; materiale pretium per tabulam demittit, et subtus consequens leve est, nullo addito aequandi necessitate.

2.2 Permanens Galvanized Ferro Bottom Formwork Variant

Tabula ima tabella galvanizata ferro denso 0.6-1.0 mm utitur, quod in tabula tabulato inclusum perpetuo manet ut auxilium resistat ad DECREMENTUM crepuit. Apta ad summos ortus honores aedificia et pavimenta horrea ampla, necessitatem formandi exspoliandi et levandi eliminat, reducendo periculum lacus ac crepuit.

2.3 Inorganicum permanens Solum Formwork Variantes

Reponit tabulam galvanized ima cum 8-12 mm tabula fibrarum caementa vel linteum caementum spumans; conventus convenit Class A signis non-combustibilitatem et nullum periculum ferri corrosionis fert. Apta interioribus residentialibus, instrumentis inclusis cubiculis et contignationibus, quae altas aestimationes ignium resistentiae requirunt; subtus tabellae directae tectorio vel suspensione permittit.

Factory-Integrated Main Component Specifications

3.1 Triangulari Ferro Rebar Truss Specifications

Standard truss heights: 70/90/100/120/150/180/200/270 mm; crassitudo tabula totalis = truss altitudo + 30-50 mm tectum concretum superius. Vexillum truss centri-ad-spatium centri 200 mm est; singula tabula typice features 3-4 trusses.

3.2 Galvanized Bottom Formwork Base Material Specifications

- Basis ferri gradus: S250GD+Z, Q235

- Basi ferrei crassitiei: 0.5 mm, 0.6 mm, 0.7 mm, 0.8 mm

- Galvanized coating: Z120 g/m² (duplicatum) pro locis mediterraneis; Z275 g/m² (duplicatum) pro maritimum / summus humiditas areas

- Panel profile: Micro-costatus structura cum S informibus interlocking marginibus integratis; vexillum efficax inversae institutionis 576 mm et 600 mm

3.3 Factory Compositum Welding Signa

Imo chorda truss iungitur ad imum formwork per resistentiam macula glutino; puncta pactionis aequaliter distantiis ad 50-75 mm intervalla cum uno puncto tondent vires ≥15 kN. Combustio per fundi formeficium prohibetur ne lacus punctum-fontis grout in concreta infusione. Fundum formwork inorganicum conservatur per clips mechanicas interlocking potius quam summus temperatus glutino.

Index Materiae Auxiliares et Accessories On-Site

4.1 Edge Obsignatio Accessories

1. L-formes limbi galvanizati chalybi informes: 0.8-1.2 mm crassi; ad margines tabulae obsignandae, aperturae et latera cantileverae adhibita, ne concreta redundantia et lacus grout.

2. Laminae end-cap: Materia eadem cum fundo formatorio facta; signare cavitates cavas ad utrumque finem truss ne grout lacus et damnum aggregatum.

3. Ligamenta obsignationis inter-panel: inserta in compagibus inter ima tabulata interclusa, ut conventus tolerantias et scandalum emissarium accommodaret.

4.2 Ferro Beam Anchorage Accessories

1. Claviculi cum ferrulis ceramicis: Φ16 et Φ19 specificationes; fusione iuncta ad trabem ferri LABIUM ad faciliorem tondendum transferendum inter tabulam et trabem.

2. Vectes statio transversae: 50 mm extenditur ultra tabulae finem et sinum in cacumen trabis ferreae, ut actionem structuram continuam, collaborativam trans multi-spanorum tabulam efficiat.

4.3 Solum Construction Materias Auxiliares

1. Anti-rima distributio supplementi: HPB300/HRB400 (Φ6-Φ8) percursis 200-250 mm est; renititur passiones per concretum temperatus DECREMENTUM.

2. Conduit spacers et sellae recludunt: Usus ad positionem/elevationem MEP specus et supplementum subsidii in tabula densata areis, ne recludere sagging.

4.4 Temporaria Constructio Components

1. Auxilia temporalia tignorum et adminicula verticalia: Instruuntur ad palmos >3.3 m et removentur post concretas ad vires requisitas; non requiritur ad breve spatium tabulae.

2. Infixae loramenta elevatio: officinae infixae puncta elevatio integrata compatibilia cum turri gruis e tabulis integris levandis, ne deformatio in elevatione.

Comparatio Transversus euismod Per quattuor Solum Decking Genera

Aestimandi quattuor dimensiones nucleorum machinarum, structuralium morum, sine spatio capacitatis, gratuiti laboris, et gratuiti incendii — Truss Supported Steel Floor Decking Panels, comparantur contra profile apertam, clausam-profilam, et non-castum (compositum-liberum) systemata ornata;

5.1 Structural euismod Commoda

1. Bi-directional oneris facultatem afferentis: Solum prae- missum solum ornans quod sustinet in locum dejecti bi-directional actionem oneris ferentis; aptae ad craticulas columnae irregulares et magnas cantilevas 3 metrorum excedentes. E contra, costa aperta et costae clausae innituntur ferro scheda pro uni-directionali onere portando et bi-directionis oneris verificationis requisitis satisfacere non possunt.

2. Spatium sine maxima: Series TD sustinet sine palmis usque ad 6.0 metra, limites costarum clausarum decoratarum (2.8-3.5m) et apertae costae (2.0-2.8m), inde reducendo requisitum numerum trabibus primariis et secundariis.

3. Vibratio stabilitatis: Features solidae solidae concretae structurae concretae cum amplitudine vibrationis naturalis humilis; aptas facultates cum instrumento pulsum vel in horreis gravis oneris horreis, ut nullas superficies labes vel crepuerit in diuturno usu.

5.2 De-site Construction Varietas

1. Peculium laboris: Praecipuum supplementum est 100% officinas praefabricatas, solum collocationem summorum vectium distributionis in-situm requirens; hoc in-situm rebar ligans laborem per super 70% et communes quaestiones vitat ut obsessionem recludant vel operculum concretum satis concretum cum nexione manuali coniuncta.

2. De reductione in formwork et pegmata: perpetuus fundi forme- ficium supplet ligna formedinis; Nulla area machinae plenae requiritur ad palmos ≤3.6m, et multi-fabularum structurae chalybeae permittunt ad constructionem phased, continuam, brevem schedulam altiorem per 30%-50%.

3. Utilitas institutionis compatibilitas: truss triangularis vacuitates apertas ordinatas creat, plumbingas et electricas lineas permittit transire per horizontaliter sine incisione areae principalis structurae; e contra, costa clausa vel non-concretae apertae apertae spatium internum limitatum habent, utiliter penetrationes efficiens verisimile ad sectionem structuram crucis componendam.

5.3 Ignis Resistentia et Pretium Differentiae

1. Ignis inhaerens resistentia: Subveniendi onera portantes plene in concreto inclusum est, praebens resistentiam ignis inhaerens aestimationem 1.5-2 horarum sine necessitate loramenta ignium retardantia subtus; costa aperta et costae clausae apertae plenae vel partiales ignium retardant spargit, dum ferrum non concretum apertae transtris petunt, lanam petram ad signa obviam implendam.

2. Pretium vitae plenae: Dum unitas pretium nudae tabulae altior est quam apertae tabulae ornatae, sumptus comprehensivus pro longi temporis inceptis 8-12% minor est quam tabulae clausae ornatae et circiter 15% inferior quam fundi gratuiti ferrum inaurati, deductis sumptibus ad formam operis, pegmata, incendia vestiendi et laboris retractandi.

5.4 Limitations and On-site Solutions

1. Limitatio 1: Pondus auto- rum singularum tabularum altior est quam vexillum ornatae ornatae, limitans numerum tabularum quae statim ad incepta alta elevari possunt. Solutio: Seca tabulas specificas in sectionibus longitudinum et eas in batches motas leva, ne altiorem institutionem schedulae perturbant.

2. Limitatio 2: Secans flexibilitatem ad angulos irregulares et oras, humilior est quam apertae profile ornatae. Solutio: Facere irregularem secantem per CNC ad officinam, cum minor tantum torulo in-site requisito.

Processus productio standardised plene Automated

6.1 Materiam invenientes inspectionem

Cognoscere rebar caloris numerorum qualitatem testimoniales et galvanized coil coating test nuntiationes; mores temere re- probatio rebar cedit viribus et moveretur coating adhaesio. Rejice materiam rubiginem, vitia membranacea, vel deformatio; simul productionem parametri generant ad altitudinem secandam et truss secundum tractus tractus constructionis.

6.2 CNC Rebar Erigens et Secans

Amplectentem rescindere ad rectam tolerantiam ≤2mm/m et secare ad longitudinum aequabilium (longitudo tolerantiae intra ±3mm moderata); ACERVUS top/bottos chordae vectes et vectes telae in zonis separatis ne errores misceant.

6.3 Galvanized Base Panel Roll Formans

Post dissolutionem, aequationem, ac defustionem, galvanized habena chalybea continuam parvarum costarum volumen formans subit; marginibus in S informibus articulis interlocking formantur. Tabulae basis longitudo et latitudo tolerantiae sunt ±3mm et ±2mm, respective; plasma secans foraminibus irregularibus simul peragitur.

6.4 Macula Welding et Conventus Triangularis Trusses

Positio vectis chordarum summo et ima utens systemate dual-track (deviationis centri ≤±5mm); automatice vectes interretiales V informibus interiectis pascunt. Macula firma utens summus frequentiae currentis (17-19 kA) et pressionis glutini (0.32-0.38 MPa) ad frigidas welds tollendas et super- ustionem retrahendam.

6,5 Conventus Truss et Bottom Formwork

Instrumentum mechanicum adhibetur ut truss spacing ponatur, et macula weldis chordae ima coniungat subsidia ad imum schedam per intervalla ferri; tabulae inorganicae fundum formworkrum muniuntur utendo clips ad vitandum structuram ignium repugnantis materiae inorganicae.

6.6 Subtilitas Finium Finium

nis tiaris instruitur et statio subsidii gerens; supplementum lateris orae; institutionem supplementi supplementi annularis circa aperturas ad tollendum periculum accentus crepuit ad fines.

6.7 Multi scaena Factory Quality Inspectionis

1. Visual Inspectio: Non decorticavit tunicam galvanizatam, supplementum tortum, aut puncturas in ima scheda; superficies plana declinatio ≤5mm super 2m spatium.

2. Dimensionale Verificatio: 100 inspectio truss altitudo (tolerantia ±2mm) et tabula longitudinis (tolerantia ±3mm).

Mechanica Macula SCUTULATUM: Weld cortices probat per trabea; deflexio onus per batch tabulata in pavimento probat.

4. Defectus Repair: Applicatio zinci locupletis reparationis pingere ad areas exaratas in ima scheda; pellicula arida crassitudo ≥100μm.

6.8 PRAECLUSIO, Packaging, and Shipment

Truss Supported Steel Floor Decking Panels reclinati in stratis super lignis dunnage; ora protectores instituuntur ad praecavenda sublatione damni ictum; acervus velum exterioris gerie involvitur; portationes includunt testimonium conformitatis, famae qualitatis materialis et monumentorum inspectionis officinas.

Clavis Mechanica Parametri ad Engineering Electio

I sine Spatio TD Series

2 Load and deflexion Standard

Mortuus pondus (sine concreto): 12-18kg/㎡(TD70-TD120)

Officium live onus: 2.5kN/㎡; Vivamus onus CELLA: 3.0-5.0kN/㎡

Gravis armorum area vivere onus: 6.0-10.0kN/㎡(auxilia)

Declinatio finis: ≤L/250 sub normalis servitium conditio

Multi-spatium continua incrementa: 15%-20%

Quick Selection Guide

- VERSUS mezzanines & multi-fabularum officia: TD70/TD90; tabula tota crassitudine 110-120mm; palmus ≤3.6m; permanentem ferro fundi formwork praelatus est.

- Underground garages & malla mercatorum: TD120/TD150; tabula tota crassitudo 140-160mm; spatio 3.6–5.0m.

- Gravis-officium industriae plantarum & armorum tabulatorum: TD180/TD200; nativus truss spacing (proximis intervallis) ad augendae loci facultatem compressive oneris afferentis.

- Residentiales interiores & zonae igneae altae: Inorganicae fibrae permanentes imo formwork; Occurrit Class A ignis rating requisita ad emplastrum interiorem.

FAQ

Q1: Num imum linteum deformet vel tumor in concreto infusione?

A: Puncto spatiorum obsecundanti conglutinato, tumes non occurrit. Factory pugillo spatio stricte moderatur ad 50-75mm, et ima schedae parvarum structurae lateralibus pressioni resistit. Declinatio elastica non fit nisi si palmus modum constructionis sine subsidiis temporariis excedit; hoc facile vitatur, subsidiis verticalibus sicut per speciem insertis.

Q2: Num galvanized efficiens in tabula subtus requirit addito anti-corrosio curationis remoto fundo formwork amovibili?

A: No. Post formationem sublata, tabula subtus concreta est superficies cruda nullo exposito ferro, ne rubigo periculum sit. Secus fabricae chalybeae permanentis, nulla subsequentis conservatio anti-corrosionis requiritur.

Q3: Quid est maximum longitudinis cantilever, et extra supplementum opus est?

A: Latin truss apertae maximum cantilever simplicis 3 m. Pro cantileversis inter 1.5m et 3m, densitatem summae distributionis augere simpliciter subsidii et marginem clausurae trabem auge; augere truss altitudo necesse est. Cantilevers excedentes 3m requirunt nativus proceriores manticas et ancoras inclinatas subsidii.

Q4: Quod genus imo formwork plus durabile est ad litoralis ambitus cum aspergine salis?

A: Prioritize usum Z275 galvanizatae forme ferro permanenti (quod nudationem non requirit), sicut litura salis imbre per supra 2,000 horas resistit. Forma amovibilia prohibetur pro inceptis maritimis in altum salsis expositis, ne corrosio in trabi ferri statio puncta post remotionem; forma inorganica permanenti imbre salso caret et usui generali aptus est.

Q5: Quod est facilius approbari: tractus pro Truss suffulti Ferro Tabulato Decking Tabulata vel clauso-profile ferro pavimento ornata?

A: Truss-subnixus ferro pavimento tabulae ornatae altiori favore successus rate habent; in norma nationali 22G522 includuntur, ideo instituta consiliorum non opus est ad verificationem structuram specialem additam faciendam. E contra, profile de ferro clauso-profato ornatam requirit separatum verificationem lapsus ferro-concretae resistentiae, et approbatio processus pro pavimento irregulariter formato longiorem accipit.
